Години на производство на сензорни превключватели

2,000m²

Инсталация с контролирана температура и влажност

3Mбр/ден

Монтажен капацитет на 4 автоматизирани линии

500K+

Цикли на превключване на основните модели

Фабрика за интегрирани сензорни превключватели зад марката CSX

Shenzhen Chengshengxing Technology Co., Ltd. е технологично ориентиран производител, специализиран в изследването, разработването и масовото производство на миниатюрни сензори за вибрации, превключватели за наклон, сферични превключватели и фотоелектрически превключватели. Нашите компоненти осигуряват откриване на вибрации, наклон, ъгъл и ориентация за продукти, които трябва да усетят движение, преобръщане, позиция или посока — надеждно и на минимална цена. От основаването ни през 2008 г. ние изградихме цялостна вътрешна верига за създаване на стойност: прецизни инструменти, автоматизирани линии за сглобяване, специални платформи за тестване и контрол на качеството на целия процес. Тази вертикална интеграция е това, което ни позволява да поддържаме SMT сензорните превключватели конкурентни по отношение на цената, без да правим компромис с контактните материали, уплътнението или последователността на производството.

1. Чисто механичен дизайн с нулева мощност
2. Многоканална паралелна надеждност
3. RoHS съвместим и вакуумно запечатан
4.OEM/ODM и пълно персонализиране
5. Безплатни мостри за оценка
6. Бърза глобална доставка

Научете повече

Сензорни превключватели за всяко сензорно изискване

Четири инженерни фамилии продукти, обхващащи вибрации, накланяне, ориентация и откриване на движение - от ултракомпактни SMD части до индустриални запечатани превключватели.

Серия за наблюдение на вибрации

Механични сензори за вибрации и превключватели, които откриват микровибрации, изместване и движение с нулева мощност на покой.

1. Сензор за вибрации със свръхвисока чувствителност (серия CSX-SEN)

2. Вибрационен превключвател с висока чувствителност (S180 / S300)

3. Вибрационен превключвател със средна-висока чувствителност (S01 / S02 / S06 / S08)

Вижте списъка с продукти

Многопосочни превключватели за накланяне

Многоканални паралелни превключватели за накланяне за защита срещу преобръщане и откриване на ъгъл на хоризонтални или вертикални печатни платки.

1. Всепосочен превключвател за накланяне от серия CSX (15 градуса –90 градуса)

2.Вертикална плоча VT45 / XT45 (NO / NC)

3. Индустриални вертикални и хоризонтални типове (IP65–IP68)

Вижте списъка с продукти

Еднопосочни / многопосочни превключватели

Еднопосочни, двупосочни, четирипосочни и шестосни механични превключватели, които заменят жироскопите в продукти за ориентация.

1. Еднопосочен превключвател за накланяне (S07, S07D, CSX2010)

2. Двупосочен превключвател за накланяне (S07B, 90180, CSX90A)

3. Четирипосочен S04 и шестпосочен S86 (алтернативен жироскоп)

Вижте списъка с продукти

Други сензорни превключватели

Превключватели с висока надеждност за приложения, които се нуждаят от неизносващо се, безконтактно отчитане или комбинирано откриване на движение и поза.

1. Фотоелектрически превключвател за накланяне (CSX15PS–CSX60PS)

2. Превключвател за откриване на движение и поза (X65 / BT45)

3. Други превключватели за накланяне

Вижте списъка с продукти

Представени продукти: Разработени спецификации за проектиране

Сензор за вибрации (свръхвисока чувствителност)
Многопосочен превключвател за накланяне от серия CSX
Микровибрационен превключвател (потребителски клас)
Фотоелектрически превключвател за накланяне
Многопосочен превключвател за накланяне
Вертикален многопосочен превключвател за накланяне (индустриален клас)

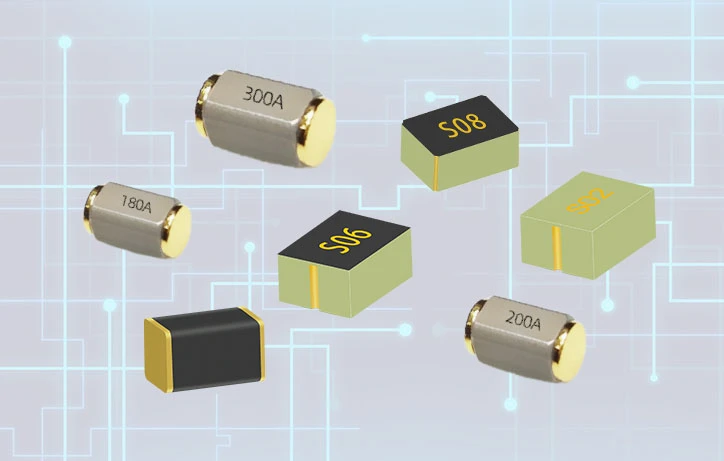

Сензор за вибрации с ултрависока чувствителност

CSX-SEN-180A / 200A / 300A · SMT · Двойни позлатени топки

Тази серия сензори за вибрации се отличава с чисто механичен дизайн и не консумира енергия, докато работи. Той открива промени в околната среда чрез колебания на напрежението, генерирани от две вътрешни позлатени топки, което позволява разпознаване на вибрации във всички посоки, отчитане на изместване или активирано от движение събуждане. Когато възникне вибрация или изместване, сензорът генерира непрекъснати преходи от високо към ниско напрежение. (Чувствителността може да се регулира чрез MCU софтуер.)

Параметър	Стойност
Самостоятелна консумация на енергия	≈ 0
Работно напрежение	0,5 – 24 VDC
Работен ток	2 µA – 10 mA
Контактно съпротивление	< 30 Ω
Изолационно съпротивление	> 10 MΩ
Работна температура	−40 градуса до +85 градуса
Размери на опаковките	2,0×2,0×3,0 мм · 2,5×2,5×4,8 мм · 3,0×3,0×5,2 мм
Монтаж	SMT

Многопосочен превключвател за накланяне от серия CSX

CSX15-CSX90 · Многоканален паралелен + многозърнен IC субстрат

Когато превключвателят е поставен хоризонтално със страната със знака нагоре, той надеждно остава в изключено състояние; когато устройството се наклони във всяка посока до точен ъгъл на задействане, веригата незабавно превключва във включено състояние. Тази продуктова серия използва иновативен процес на многослойно ламинирано опаковане и използва първия в индустрията многоканален дизайн на паралелна структура, напълно разрешавайки дългогодишните проблеми с надеждността, свързани с традиционните сферични превключватели.

Параметър	Стойност
Опции за ъгъл на задействане	15 градуса / 30 градуса / 45 градуса / 60 градуса / 80 градуса / 90 градуса
Размер на опаковката	4,9 × 2,5 × 1,85 мм
Структура	Многоканален паралел + множество перли
Работно напрежение / ток	0,5–24 VDC · 2 µA – 10 mA
Монтаж	Поддържа хоризонтален монтаж (лице навътре или лице навън) и вертикален монтаж (едно до друго)
Приложения	Аларми за изключване при преобръщане, против намеса и вандализъм

Миниатюрен вибрационен превключвател от потребителски клас

S180/S300/S01/S02/S06/S08 IC субстрат /PCB

Тази серия от вибрационни превключватели разполага с ламиниран многослоен корпус на печатни платки и изцяло механичен дизайн, предлагащ компактен размер и нулева консумация на енергия. Вътрешната позлатена сфера може точно да разпознае малки вибрации и бързи премествания, непрекъснато извеждайки високи/ниски логически нива при задействане; чувствителността му може да се регулира чрез софтуер. Този продукт е подходящ за захранвани с батерии устройства с ниска мощност, като позволява събуждане при движение и прецизно откриване на движение/бездействие и служи като рентабилна алтернатива на сензорите за гравитация (G-сензори).

Параметър	Стойност
Структура	Единично мънисто/двойно мънисто
Методи за инсталиране	SMT
PackageDimensions	222.8mm/334.5mm/21.50.95mm/3.24.81.6mm/3.24.81.6mm/21.51.25mm

Фотоелектрически превключвател за накланяне

CSX15PS – CSX60PS · Инфрачервен излъчващ светодиод + инфрачервен приемащ светодиод + единичен светодиод · 100% работен цикъл

Оптичен превключвател за накланяне с вграден инфрачервен излъчвател и приемник. Търкаляща се топка блокира пътя на светлината в нормално състояние; накланянето до предварително зададения ъгъл премества топката и отваря оптичния канал за безконтактно превключване без износване със 100% надеждност на проводимостта. Забележка: тази серия има по-висока консумация в режим на покой и е предназначена за уреди с външно захранване, а не за батерийни продукти.

Параметър	Стойност
Опции за ъгъл на задействане	15 градуса / 30 градуса / 45 градуса / 60 градуса
Работно напрежение	3,3 / 5 VDC
Работен ток	10 mA
Срок на експлоатация	50 000 часа
Размер на опаковката	4,2 × 3,2 × 3,0 мм
Методи за инсталиране	Хоризонтална дъска/Вертикална дъска SMT / DIP

Многопосочен превключвател за накланяне

S07B/90180/CSX90A/1980 Две мъниста в серия, две успоредни мъниста, три успоредни мъниста + три мъниста в серия + едно мънисто

В първоначалното състояние щифтове 1 и 2 са свързани; когато са наклонени до ъгъла на превключване, щифтове 1 и 3 са свързани.
Алтернативно, в първоначалното състояние превключвателят е нормално отворен; когато са наклонени в една посока към ъгъла на превключване, щифтове 1 и 2 са свързани; когато са наклонени в другата посока спрямо ъгъла на превключване, щифтове 1 и 3 са свързани.

Параметър	Стойност
Размер на опаковката	4,92,51,6 мм/4,92,52,3 мм/4,955,153,1 мм
Рейтинг на печат	IP68
Материал	PCB
Монтаж	Вертикална плоча, хоризонтална плоча
Консумирана мощност	≈0

Вертикален превключвател за накланяне от промишлен клас

615A – 865A · Прецизен хардуер · Единично перло

Създаден по индустриални стандарти с ултрапрецизна метална обработка и автоматизирано опаковане, това семейство осигурява прецизно ъглово отчитане и силна адаптивност към околната среда за взискателни приложения. Вертикално позициониран, устройството се държи отворено; накланянето над калибрирания ъгъл бързо затваря веригата, за да събуди MCU. Идеален за аларми против намеса на интелигентни измервателни уреди за газ, вода и електричество и сейфове, плюс защита срещу преобръщане за нагреватели и медицински устройства.

Параметър	Стойност
Модели	615A / 645B / 660B / 665B / 815A / 830A / 845A / 865A
Опции за ъгъл на задействане	15 градуса / 30 градуса / 45 градуса / 60 градуса / 65 градуса
Степен на уплътняване	IP68
Размери на опаковките	3,0 × 3,0 × 5,2 mm · 5,5 × 5,5 × 7,2 mm

Механиката зад сензорен превключвател с нулева мощност

Разбирането на простия, здрав принцип на работа на CSX комутаторите помага на инженерите да изберат правилния компонент — и да му се доверят за години на полево обслужване.

Стъпка 1 — Състояние на покой

В нормалното си положение прецизна позлатена топка лежи в калибрирана кухина, като поддържа вътрешните контакти отворени (нормално отворен тип) или затворени (нормално затворен тип). През чувствителния елемент не протича ток.

Прочетете повече

Стъпка 2 — Тригерът

Когато устройството се наклони, вибрира или измести над калибрирания праг, топката се търкулва на нова позиция и или затваря, или отваря пътя на контакта. Промяната е механична и мигновена.

Прочетете повече

Стъпка 3 — Сигналът

Полученият преход високо/ниско ниво се чете директно от хост MCU или ASIC. Тъй като самият превключвател не консумира енергия, системата остава в дълбок сън, докато настъпи събитието.

Прочетете повече

Вибрация и изместване

При вибрационните сензори непрекъснатите високо/ниски преходи, генерирани от движение на топката, кодират събития на движение. Чувствителността може да се регулира във фърмуера, което позволява на дизайнерите да настройват откриването без промени в хардуера.

Прочетете повече

Наклон и ориентация

Специализираните еднопосочни, двупосочни, четирипосочни и шестпосочни структури използват позиция на топката и множество канали за отчитане на посока или лице - механичен отговор на електронното отчитане на ориентацията.

Прочетете повече

Защо Mechanical печели

Без калибриране на фърмуера, без аналогово кондициониране, без ток в режим на готовност. За прости задачи за събуждане, преобръщане и накланяне, механичният превключвател е по-бърз за интегриране и много по-евтин от G-сензор.

Прочетете повече

Къде са проектирани CSX сензорни превключватели

Нашите компоненти осигуряват вибрационно събуждане, откриване на наклон, разпознаване на ориентация и защита срещу преобръщане в широк спектър от индустрии.

Автомобилна електроника

Надеждно откриване в сурови, богати на вибрации среди за системи за безопасност и удобство.

GPS тракер за кола, интелигентен ароматерапевтичен дифузер за кола
Поточно огледало за обратно виждане, TPMS (система за следене на налягането в гумите)
Видеорегистратор

Вижте подробности

Уреди за носене и потребителска електроника

Събуждане с изключително ниска мощност и разпознаване на поза, което удължава живота на батерията.

Смарт каски, смарт часовници и смарт гривни
Интелигентен масажен пистолет, интелигентна скала за телесни мазнини
Уреди за масаж, уреди за почистване на лице, пулсоксиметри
Коректор на позата

Вижте подробности

Интелигентен дом и сигурност

Интелигентно откриване за удобство, безопасност и системи против проникване.

Интелигентни брави за врати, интелигентни камери, интелигентни кошчета за боклук
Газомери, електромери, водомери
Електрически четки за зъби, дистанционни
Сейфове

Вижте подробности

Домакински уреди

Защита при изключване при преобръщане и разпознаване на капак/състояние за домакински продукти.

Кана с филтър за вода, нагреваема чаша, чаша за сок
Бактерицидни лампи, ултразвукови апарати, тоалетни седалки
Нагреватели, малки вентилатори, Mosquito Killer
Овлажнител, ароматерапевтичен дифузер

Вижте подробности

Промишлени, комунални и медицински

Запечатани превключватели с дълъг живот за измерване, безопасност и приложения против фалшифициране.

Аларми против манипулации за измервателни уреди за газ/вода/електричество и сейфове
Защита срещу преобръщане за медицински изделия
Зарядни станции, Електромеханични съоръжения
Логистични етикети и проследяване на активи

Вижте подробности

На открито, тактически и играчки

Компактни превключватели за прецизни инструменти, спортни устройства и продукти за забавление.

Телескопи, рефлексни мерници с червена точка, инфрачервени термовизионни мерници и др.
Велосипеден компютър, задни светлини
Интелигентни играчки, зарове играчки, електронни кубчета на Рубик, контролери за игри и др.
Будилници, външно осветление и др.

Вижте подробности

Автоматизирано производство с висока производителност

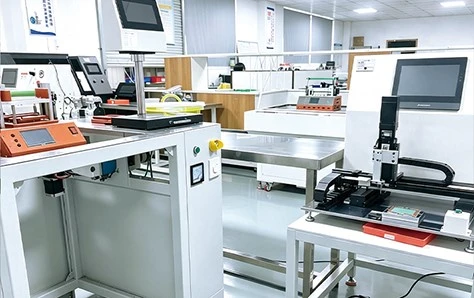

Десет напълно автоматични платформи за тестване, способни на универсално накланяне, вибрации и въртене, с ежедневен капацитет за тестване от 2 милиона готови единици.

ПРОЧЕТЕТЕ ПОВЕЧЕ
Шест-осна машина за едновременно прецизно пробиване; дневна производителност от 1 милион високопрецизни микропробивни части.

ПРОЧЕТЕТЕ ПОВЕЧЕ
Шест високоскоростни, напълно автоматизирани интегрирани машини за опаковане и лепене, с дневен капацитет на опаковане от 2 милиона единици.

ПРОЧЕТЕТЕ ПОВЕЧЕ
Оборудван с тридесет прецизни автоматични стругове, внесени от Тайван, способни да обработват един милион ха-рдуерни части дневно.

ПРОЧЕТЕТЕ ПОВЕЧЕ
Четири поточни линии за вибрационни и накланящи се превключватели с дневен производствен капацитет от 3 милиона единици.

ПРОЧЕТЕТЕ ПОВЕЧЕ
Шест високопрецизни машини за лазерно рязане с висока мощност произвеждат 1,8 милиона готови парчета дневно.

ПРОЧЕТЕТЕ ПОВЕЧЕ

Инженерни предимства, които имат значение в полето

Шест технически стълба, които правят сензорните превключватели CSX надежден избор на евтин дизайн.

Механичен дизайн с нулева мощност

Няма ток на покой в стационарно състояние — устройствата остават „заспали“, докато движението или накланянето не ги събудят, което драстично удължава живота на батерията в носими устройства и IoT тракери.

Миниатюризация на милиметрово ниво

Прецизното опаковане до 2,0×2,0×3,0 mm и по-малко пасва на най-тесните оформления на печатни платки в компактната потребителска и автомобилна електроника.

Многоканална паралелна структура

Паралелните зърна и контакти осигуряват синхронизирана, надеждна проводимост - дизайнерски подход, който преодолява прекъсващия контакт на конвенционалните превключватели с една топка.

Процес на позлатяване

Сърцевините сачмени лагери, контактите и корпусът са направени с процес на дебело позлатяване, което осигурява изключително дълъг експлоатационен живот.

Вакуумно запечатване и високи IP оценки

Вакуумното опаковане предпазва от припоен поток, окисление, влага и прах — със степен на уплътнение до IP65–IP68 при индустриални модели.

Дълъг механичен живот

Основните модели са оценени за повече от 500 000 цикъла на превключване, с постоянна производителност в производствените партиди.

1 · ФУНКЦИЯ

Отчитане на вибрация/наклон, нормално отворена или нормално затворена логика, многопосочно срещу еднопосочно срещу многопосочно, ъгъл на задействане и действие на задействане.

2 · Методи за инсталиране

SMT, хоризонтална дъска (с лицето нагоре или с лицето надолу), вертикална дъска (отстрани), вертикална дъска (изправена), сглобяване на хоризонтална дъска, сглобяване на вертикална дъска, DIP и монтаж на потънали или наклонени дъски.

3 · ЗАПЕЧАТЯВАНЕ

Изискванията за прахоустойчивост, водоустойчивост и газонепроницаемост определят дали за работната среда са необходими степени на вакуумно запечатване, IP55, IP65 или IP68.

4 · ЖИВОТ

Позлатяването спрямо сребърното покритие, устойчивостта на окисление и износване и обвивката на температура/влажност на приложението влияят върху дългосрочната надеждност на превключването.

5 · РАБОтен ЦИКЪЛ И ПРОВЕДЕНИЕ

Многоканален паралел, серия с много зърна, единична голяма топка или единична малка топка оказват влияние върху стабилността на проводимостта и контактното съпротивление.

6 · ЕЛЕКТРИЧЕСКИ ОБХВАТ

Работното напрежение, потреблението на ток и характеристиките на натоварване на целевата верига определят семейството на съвместимите превключватели — от µA-ниво до 24 VDC приложения.

По-интелигентна алтернатива на G-сензорите и жироскопите

По-ниска BOM цена

Нашите превключватели за накланяне и вибрации са доказана евтина и нискоенергийна алтернатива на G-сензорите и жироскопите за основен наклон, ориентация и откриване на движение.

⚙

Пълна персонализация

Специфични размери, сила на задействане, ъгъл на задействане и водоустойчивост могат да бъдат персонализирани, поддържани от вътрешни инструменти и бързо създаване на прототипи.

✓

Поддръжка на пълен процес

От избора и тестването на компоненти до масовото производство, нашите инженери ви подкрепят от край до край, за да ускорят времето ви за излизане на пазара.

Персонализиране и поръчка

Опростен процес от инженер до инженер, предназначен да превключи вашия сензор бързо в производство.

1.Препоръки за комуникация

Анализирайте условията на приложение, идентифицирайте граничните условия като ъгъл на наклон, захранване, фактори на околната среда и пространство за инсталиране, определете основните технически параметри и предвидете потенциални структурни рискове.

2. Препоръки за избор

Изберете подходящия модел превключвател за накланяне въз основа на условията на работа, сравнете ключови параметри като ъгъл на задействане, експлоатационен живот и опаковка, осигурете първичен избор и алтернативна опция и издайте референтна таблица за избор.

3. Предоставяне на примери

Мостри се изготвят по заявка, придружени със спецификации и инструкции за монтаж, с ясно определен срок за доставка; пробите са предназначени само за лабораторна оценка и не могат да се използват директно при сглобяване на масово производство.

4. Тестване и валидиране

Провеждане на тестове за надеждност, включително задействане при ъгъл на наклон, тестване при висока и ниска температура и стареене при удар; съвместно анализирайте аномалии, повторете решенията и проверете дали компонентите отговарят на спецификациите на системно ниво.

5. Малкосерийно производство

След като планът е финализиран, започва пробното производство, като контролът на качеството се прилага през целия процес, за да се гарантира стриктна последователност на партидите; обратната връзка от полеви инсталации се събира за оптимизиране на процесите на сглобяване и завършване на подготовката за масово производство.

6.Мащабно масово производство

Автоматизираните производствени линии работят стабилно и е създадена цялостна система за контрол на качеството, за да се осигури непрекъснато снабдяване; извършваме текущи инспекции на случаен принцип, осигуряваме техническа поддръжка и оптимизираме разходите.

Информация за контакт

Shenzhen Chengshengxing Technology Co., Ltd.

Имейл:

csx@csxkg.com
Тел:

008613501580825
Whatsapp:

008613501580825
адрес:

6-ти етаж, сграда B, източна зона, Xingdao Industrial Park, Shangxue Technology Park, Jihua Road, Bantian Street, Longgang District, Shenzhen

* Моля, обърнете внимание на нашите изисквания за стандартни продуктови линии като справкаМинимално количество за поръчка
Име на продукта	MOQ
Пластмасови каси	1000pcs
Пластмасови кутии за палети	1000pcs
Контейнери за ротационно формоване	1000pcs

Поискайте оферта и безплатна проба

Обърнете се към нашия екип за запитвания, оферти или възможности за сътрудничество.

Обещаваме да отговорим на вашето запитване в рамките на 24 часа. Вашата информация ще се пази строго поверителна и ще се използва единствено, за да отговорим на вашата заявка - ние ценим вашите нужди и поверителност.

Често задавани въпроси

Сензорите за вибрации и превключвателите за накланяне на CSX захранват ли се?

Не. CSX механичните вибрационни сензори и превключвателите за накланяне са чисто механични с по същество нулева консумация на енергия в покой – идеални за захранвани с батерии продукти с ниска мощност като носими, IoT тракери и безжични устройства, където всеки микроампер има значение.

Могат ли превключвателите за накланяне CSX да заменят живачните превключватели?

да Многопосочните и еднопосочните превключватели за накланяне CSX се използват широко като съвместими с RoHS, екологично чисти заместители на живачни превключватели за откриване на преобръщане, засичане на наклон и аларми против намеса в уреди и измервателни уреди.

Каква е политиката за извадката и минималното количество за поръчка?

CSX поддържа безплатни мостри за инженерна оценка и предлага гъвкави MOQ за OEM/ODM програми. Свържете се с нашия екип по продажбите на sales2@csxkg.com с подробности за вашето приложение и целеви обем.

Можете ли да персонализирате ъгъла на задействане, размера или водоустойчивостта?

да Ние персонализираме ъгъла на задействане, размера на опаковката, водоустойчивостта и силата на задействане, подкрепени от вътрешни инструменти, автоматизирано производство и пълна техническа поддръжка на процеса от избора до масовото производство.

Продуктите на CSX отговарят ли на международните стандарти за съответствие?

Продуктите на CSX са съвместими с RoHS и са произведени съгласно система за управление на качеството ISO9001. Компанията притежава квалификация за национално високотехнологично предприятие и множество патенти и авторски права върху софтуер.

Последни новини
