Ако някога сте прекарали часове в отстраняване на проблем с дефектен продукт, свързан с накланяне - като медицинска скоба, задействаща фалшива аларма, защита срещу преобръщане на подов нагревател, която се проваля след известно използване, или интелигентно домашно устройство, работещо неравномерно - много вероятно е контактите в механичния превключвател за накланяне на сачмен лагер да са окислени или корозирали. Като доставчик на превключватели за накланяне, ние често се сблъскваме с този тип проблеми след продажбата: прототипите се тестват перфектно, но след масово производство и доставка прахът, топлината и влагата постепенно причиняват корозия на металните контакти, което води до повреда на защитната функция.
Първият инстинкт на много инженери е просто да сменят превключвателите с евтини механични превключватели със сачмени лагери, но проблемът ще продължи да се повтаря. В днешната публикация в блога ще ви помогнем да разберете фотоелектрическите превключватели за накланяне. Най-голямото им предимство е, че нямат метални контакти, което елиминира корозията и износването при източника. Ще пропуснем техническия жаргон и ще споделим практически прозрения, получени от проекти в реалния свят, за да ви помогнем бързо да определите дали този продукт е подходящ за вашия проект.
Как работи оптоелектронен превключвател за накланяне
Традиционните накланящи се превключватели от тип топка разчитат на метална топка, която осъществява директен контакт с метални контакти, за да се установи верига, което може да доведе до окисляване и корозия на контактите поради влага и прах. За разлика от тях, фотоелектричните превключватели за накланяне работят на принципа на откриване на инфрачервен лъч и съдържат инфрачервен излъчвател, приемник и подвижна топка. Когато устройството е поставено хоризонтално, топката блокира инфрачервения лъч, а изходът изпраща сигнал "разединен"; когато се наклони в произволна посока, за да достигне предварително зададения ъгъл на задействане, топката се измества, позволявайки на инфрачервения лъч да премине, а изходът изпраща "задействан" сигнал.
Важна забележка:Това устройство има ток на покой и е подходящо само за устройства с външно захранване; не е подходящ за продукти, захранвани с батерии.
Тази серия предлага различни ъгли на задействане, от които да избирате: CSX15PS (15°), CSX30PS (30°), CSX45PS (45°) и CSX60PS (60°).Ъгълът на задействане се отнася до прага на наклона, при който превключвателят се активира, и е ключовият фактор при избора на подходящия модел.
Основни акценти на продукта (основни точки за продажба за привличане на читатели)
1. Без метални физически контакти:устойчиви на корозия и без износване: тъй като електрическата проводимост не зависи от метални контакти, това напълно елиминира често срещаните проблеми с окисляване, ръжда и отказ от аблация, открити в механичните превключватели. С експлоатационен живот до 50 000 часа, той е подходящ за оборудване, изискващо дългосрочно, непрекъснато захранване.
2. 360° многопосочно откриване на наклон:Открива накланяне във всяка посока, отговаряйки на необходимостта от цялостна защита от накланяне в оборудването.

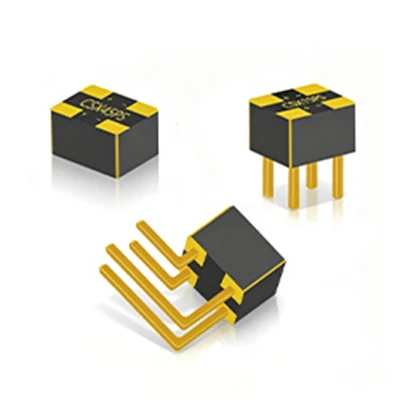

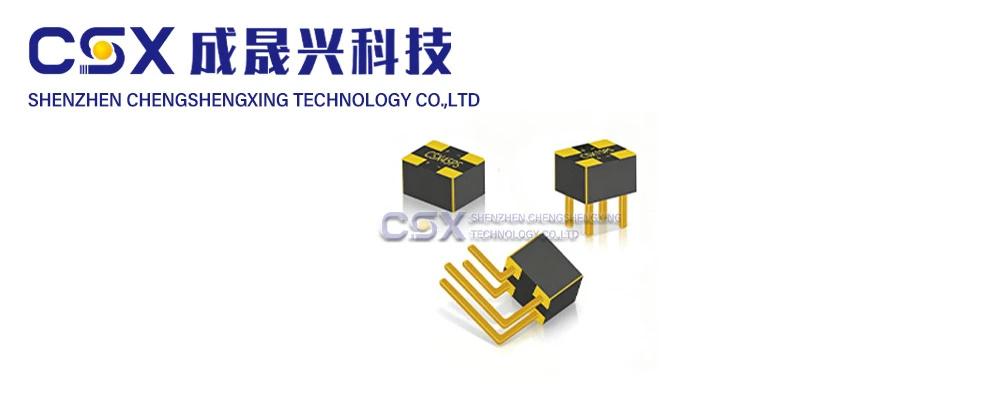

3. Гъвкава инсталация и възможност за масово производство:Разполага със стандартизиран размер на опаковката от 4,2 × 3,2 × 3 mm и поддържа както SMT повърхностен монтаж, така и DIP монтаж през отвор. Може да се инсталира както на хоризонтални, така и на вертикални платки, което го прави подходящ както за разработване на прототипи, така и за автоматизирано производство в голям обем.
4. Стабилна работа в широк температурен диапазон:Работен температурен диапазон от 40 ℃ до +85 ℃, способен да издържа на температурни колебания, причинени от вътрешни потоци горещ въздух в домашни уреди, медицинско оборудване и общи индустриални среди.
5. Обикновено захранване:Поддържа 3,3 V / 5 VDC, което позволява директна интеграция с основните MCU контролни платки.
Общи електрически спецификации
●Работно напрежение: 3.3V / 5VDC
●Работен ток: 10mA
●Срок на експлоатация: 50 000 часа
●Работна температура: -40°C до +85°C
Примери за проекти от реалния свят, които да ви помогнат бързо да оцените как те отговарят на вашите нужди
Казус 1 | Защита срещу накланяне за стойки за медицински грижи - Избор на модел: CSX15PS (15° тригер)
Изисквания към проекта:Трябва да задейства бърза аларма и да прекъсва захранването при най-малкото накланяне на оборудването; оборудването остава захранвано през цялата година, така че трябва да се предотврати контактна корозия и повреда; захранван от външно захранване. Защо да го изберете: Бързото задействане при нисък ъгъл от 15° осигурява чувствителна и безопасна реакция; безконтактният дизайн на оптрона елиминира опасенията за контактна корозия при продължителна употреба; както SMT, така и DIP опциите за монтаж позволяват различни дизайни на печатни платки.
Случай 2 | Защита срещу накланяне за отоплителни уреди, стоящи на пода - модел CSX30PS (тригер 30°)
Изисквания към проекта:Защита от прекъсване на захранването при накланяне на устройството на 30°; устройството съдържа топлина и прах; работните вибрации не трябва да предизвикват фалшиви задействания; захранван от външен източник на променлив ток. Защо да го изберете: 30° е стандартният праг за защита срещу преобръщане в малки уреди; запечатаният корпус изолира вътрешна топлина и прах; безконтактният дизайн елиминира проблемите със стареенето и повредата, свързани с традиционните механизми с топка.
Контролен списък за самооценка: Помага ви бързо да определите дали този продукт си струва да закупите
След като прочетете въпросите по-долу, ще можете да определите дали този проект е подходящ за вас:
✅Този продукт е подходящ за покупка, ако вашият проект отговаря на следните условия:
1. Устройството се захранва от външен източник на захранване и може да се справи с работен ток на покой от 10 mA;
2. Продуктът изисква дългосрочно, непрекъснато захранване и не може да толерира последващи повреди, причинени от контактна корозия или лош контакт;
3. Изисква се 360° многопосочно откриване на наклон;
4. Околната среда на приложение съдържа прах и горещ въздух, което може да доведе до повреда на механични сферични превключватели;
5. Необходими са както създаване на прототипи, така и отстраняване на грешки, като същевременно се приспособява и SMT производство в голям обем.
❌Не препоръчваме този продукт, ако вашият проект отговаря на някое от следните условия:
1. Устройства с батерийно захранване със строги изисквания за консумация на енергия в покой;
2. Потребителски продукти, предназначени за изключително ниска цена, лесна употреба на закрито и кратък експлоатационен живот (достатъчен е стандартен механичен сферичен превключвател);
3. Устройства със захранващо напрежение, различно от 3,3 V или 5 V, при които не е възможно преобразуване на напрежение.1.
Съвети за избягване на клопки при избора на модел
Не пренебрегвайте статичния ток, тъй като той може бързо да изтощи заряда на батерията;
2. Изберете правилния ъгъл на задействане въз основа на вашата логика за защита на безопасността; не избирайте модел от 60° за приложения, изискващи малък ъгъл на задействане;
3. Никога не подавайте захранване над 3,3 V или 5 V, тъй като това незабавно ще изгори устройството.
Ако сте анализирали изискванията на вашия проект, но все още не сте сигурни за оптималния ъгъл или решение, няма нужда да прибягвате до проба-грешка. Независимо дали сте инженер по научноизследователска и развойна дейност в секторите на домакинските уреди, медицинското или промишленото оборудване, или купувач на големи количества OEM, не се колебайте да се свържете с нас. Ние можем да предоставим пробни тестове, да предоставим доклади от тестове за ефективност и да ви помогнем да определите подходящия ъгъл на задействане.
В крайна сметка, основната стойност на фотоелектрическия превключвател за накланяне се крие в неговия безконтактен дизайн, който адресира болезнените точки на корозия и износване, свързани с механичните превключватели. Ако се борите с повреда на контакта в сферичните превключватели, този продукт си струва да оцените. Ако трябва да прегледате подробно спецификациите на продукта, връзката към листа с данни е предоставена по-долу; ако имате нужда от индивидуална техническа поддръжка за избор на продукт, моля не се колебайте да се свържете с нашия екип.
Референции: Международна електротехническа комисия (IEC) 60947-5-3: Технически указания и насоки за приложение на накланящи се превключватели, 2021 г.; Доклад от теста за надеждност на асоциацията на индустриалната електроника (IEA) на фотоелектрически сензори за наклон, 2022 г.; *Journal of Sensors and Actuators*: Приложение на безконтактни фотоелектрични превключватели за накланяне в решения за безопасност за домашни уреди и медицински устройства, том. 18, № 2, 2023 г
